螺栓失效形式較多，而且大多失效都與安裝施工有關，但目前常見的失效分析，都是將失效螺栓送第三方檢測機構，僅以螺栓本身檢測分析為主，往往不去現場進行現場勘察，忽略了現場安裝施工。那么跟著小編一起來看看螺栓失效的原因以及我們應該如何預防呢？

1掉頭

掉頭，是螺栓失效的常見形式，也是一種比較嚴重的失效形式。根據螺栓掉頭最根本的原因，主要從頭桿結合處應力集中、墊圈面邊沿應力集中、鍛造裂紋、氫脆斷裂、設計與選材5個方面分析。

頭桿結合處應力集中

（1）失效案例。圖 1、圖 2 是淬火裂紋導致螺栓掉頭最典型的案例，圖中斷口黑色區域就是明顯的淬火裂紋特征。

（2）原因分析。高強度螺栓在淬火冷卻時，鋼中的奧氏體組織向馬氏體組織轉變，體積增大，產生內應力由內向外膨脹，當螺栓截面存在面積急劇變化的尖角時，便會在應力釋放過程中，尖角處產生應力集中，而當尖角處的應力集中大于表面淬火狀態的馬氏體強度時，便出現開裂。造成圖 1、圖 2 螺栓掉頭的根本原因是螺栓頭下圓弧 r 太小或不規范，在淬火過程中產生應力集中，進而形成淬火裂紋。

（3）預防措施。對于高強度螺栓來說，頭下圓弧 r 十分重要，1976 版國家標準（GB 30—76）規定 r 為具體值，但從 1986 版開始，螺栓國家標準規定頭下圓弧 r 為最小值。

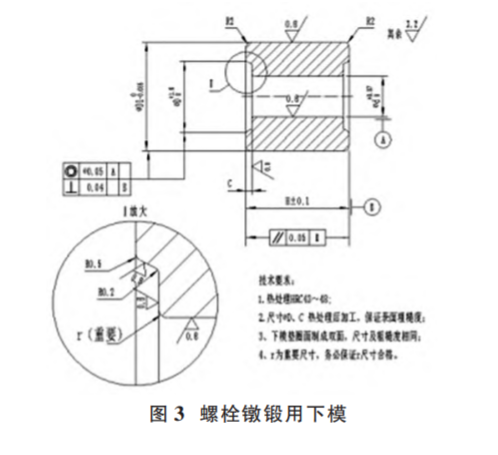

對應于螺栓頭下圓弧 r，不論是冷鐓還是熱鍛，在螺栓實際生產過程中重點控制的應該是螺栓鐓鍛用下模的 r，一是有意識加大 r 值，二是保證 r 圓弧過渡規范，而且在模具加工過程中絕對不能出現扎刀現象（如圖 3）。

墊圈面邊沿應力集中

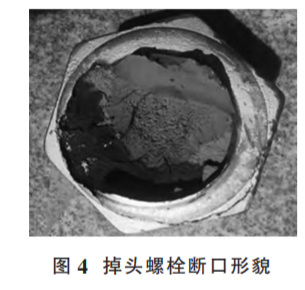

（1）失效案例。圖 4 中，黑色區域?yàn)樵即慊鹆鸭y，灰色區域?yàn)槭芰蠖伍_裂。

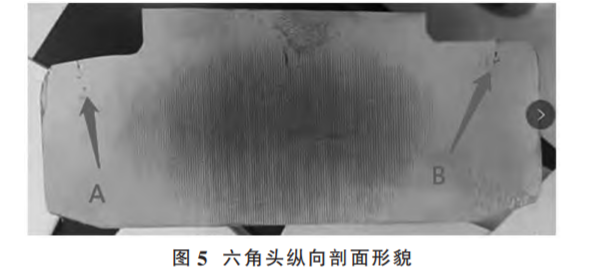

（2）原因分析。將該類問題螺栓六角頭縱向剖開，剖面如圖 5所示，在六角頭墊圈面邊沿的 A、B 處有明顯的裂紋，說明螺栓六角頭墊圈面邊沿存在應力集中，在淬火時形成裂紋，這種裂紋最終將導致螺栓掉頭。

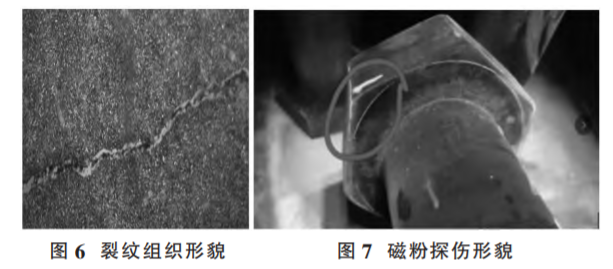

裂紋的金相組織形貌如圖6；磁粉探傷照片如圖 7，標識圈內所示墊圈面邊沿有明顯的磁粉堆積。

（3）預防措施。如圖 3 （同上）所示，該類失效的有效控制措施就是適當加大并規范熱鍛下模 R0.5 圓弧過渡及圖中R0.2與R0.5之間的斜度。

該類失效在 M56 及以上大直徑規格螺栓生產中容易發生，對小規格螺栓，由于墊圈面高度較小（即圖 3 中的尺寸C）不容易產生應力集中，因此很少發生。

為避免上述兩類失效形式，熱處理后進行 100%磁粉探傷是必不可少的，因?yàn)樵诼菟ㄉa(chǎn)過程中，裂紋不可能絕對避免。

鍛造裂紋

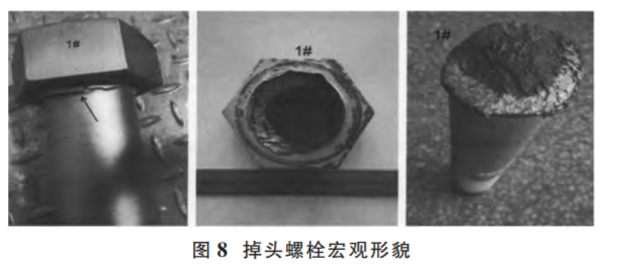

（1）失效案例。失效案例如圖 8 所示，該案例螺栓斷口沒有明顯的淬火裂紋特征。

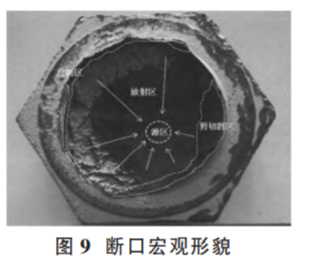

（2）原因分析。通過宏觀、金相、力學性能、斷口、能譜等綜合檢測分析，認為該案例失效原因是：螺栓加熱時未熱透，鍛造過程中變形抗力與變形速率不匹配，在六角頭芯部形成裂紋，且裂紋經調質處理和使用過程中進一步擴展，最終斷裂。斷口宏觀形貌如圖 9。

（3）預防措施。該案例主要發生在大直徑螺栓上，預防措施與控制辦法是采用紅外線自動控溫技術，在保證不發生過熱、過燒的前提下使棒料加熱充分而且均勻，特別要加強對加熱棒料的首件進行有效控制。

氫脆斷裂

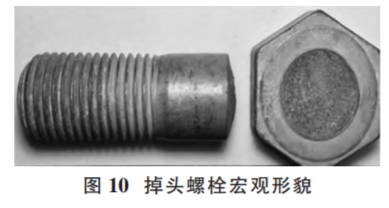

（1）失效案例。失效案例如圖10所示。該螺栓直徑規格為M36，性能等級為8.8級，材質為 42CrMo，表面處理為鍍鋅，斷裂發生在安裝后。

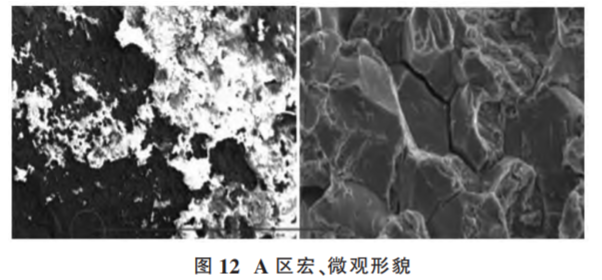

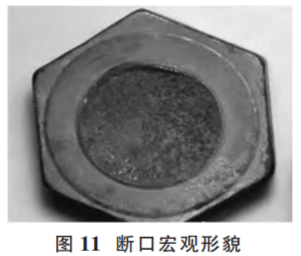

（2）原因分析。宏、微觀形貌。螺栓斷口宏觀形貌如圖11，斷口源區 （A 區）的宏、微觀形貌如圖12。

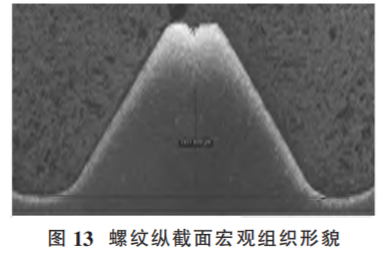

脫碳試驗。按照GB/T 3098.1-2010，對螺紋部分進行金相法脫碳試驗，在距離螺桿末端1d處沿軸心線取縱截面試樣，磨光、拋光及腐蝕后觀察，形貌見圖 13，表面存在不完全脫碳層，螺紋未脫碳層高度E值為1.411mm，高于標準要求的最低值 1.227mm。
